一、產品特點
　　1、性能優異：傳感器為多功能高速率噪聲采集前端，它集采集傳聲器、ICP前置放大器、?數據采集卡與一體，結構緊密，小巧（φ24.5×115 mm），不銹鋼外殼，堅固?防腐。經內置先進?的DSP處理器得到高效及準確的圖形及數據。
　　2、使用簡單：不需外加任何采集卡及信號轉換設備及供電，直接用USB(1-4通道)線連至電?腦，打開軟件即可獲得準確的聲學測量曲線及數據。視現埸實際測試情況，隨時確定并生成判定門限（檢測產品是否合格）。數據可保存并導出。
　　3、功能強大：系統軟件操作采用人機對話形式，支持多至4通道不同方式的同步檢測。同時觀察到聲源在各個方向（測點）的噪聲輻射情況和變化過程，實現實時聲壓級、倍頻程頻譜（1/1、1/3、1/6）及FFT分析的曲線和數據。

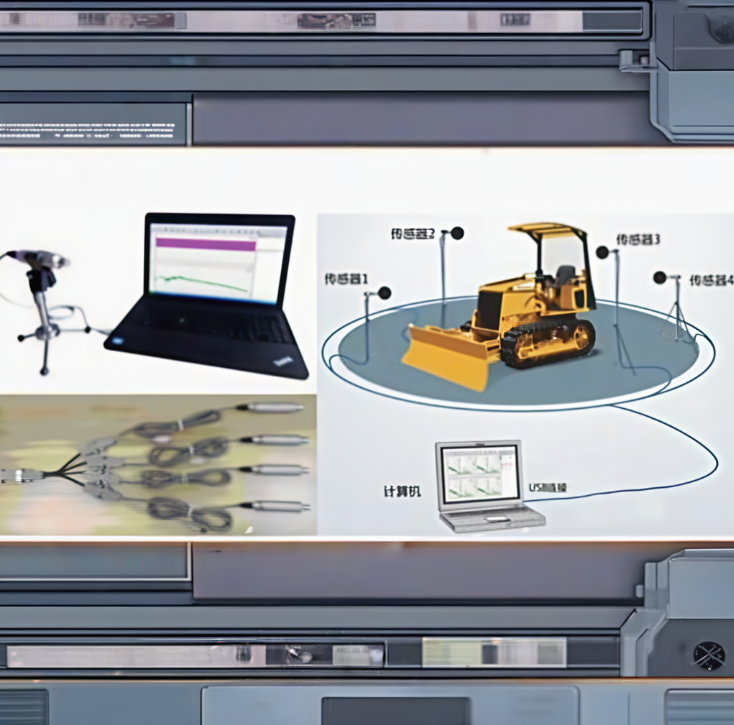

　　4、應用廣泛：實用于環境、家電、機動車等各種類型的噪聲源的監測或監控，電機、軸承、機械零部件異音檢測，以及產生噪聲的產品特性或質量控制的定點在線監測和相應的科研、學校實驗室、質量技術監督等部門的噪聲實驗及研究等。

　　二、技術指標：
　　1、測量范圍：25～130dBA(可擴展至140dBA)
　　2、動態范圍：≧110 dBA
　　3、頻率范圍：10Hz～20kHz
　　4、采樣速率：48 kHz
　　5、頻率計權：A、C、Z
　　6、時間計權：F、S
　　7、測量指標：Lp、Leq、Lmax、OCT 1/1、1/3、1/6，F(xiàn)FT頻譜聲壓
　　8、符合標準：GB/T3785-1型和IEC 61672-1級標準
　　9、線纜長度：2m(可延長至30m)
　　10、傳感器尺寸：φ24.5×115 mm

　　三、系統組成：
　　1、硬件部分：傳感器、USB連接線、測試架（三腳架）、電腦（自配）、聲校準器（選購）
　　2、軟件部分：直接安裝在Windows XP/ Windows 7 32位操作系統的計算機上

　　四、系統功能：
　　1、軟件界面：由主菜單、常用的快捷鍵，測量曲線窗口及數據窗口等組成。系統軟件采用人機對話形式，事前或即時生成判定門限。保存并導出數據。
　　2、測試窗口：
　?。?）可任意建立測試窗口：在同一界面同時觀察到單個或多個聲源在各個方向（測點）的噪聲輻射情況和變化過程，直觀的顯現的實時聲壓級、頻譜（1/1、1/3、1/6倍頻程及全頻FFT、窄帶譜、細譜）圖形及數據。窗口可顯示設定好的上限、下限曲線、樣品曲線以及測試曲線，并可設置不同的觀察方式及用不同顏色加以區分。
　?。?）聲壓窗口：橫坐標測試時間,單位為豪秒；縱坐標聲壓級,單位為dB；
　?。?）頻譜窗口：橫坐標噪聲倍頻中心點頻率；單位為Hz；縱坐標聲壓級。
　　3、測試參數設置：
　?。?）“噪聲通道數”可任意選擇（1-N）通道，實現噪聲各通道的聲源聲壓總值、倍頻程中心頻率聲壓級測量、評估，設置判定通道及通道數據顯示方式：
　　（2）“濾波方式”的選擇：實時實現不同的噪聲濾波方式(1/1、1/3、1/6倍頻程、FFT）分析，通過聲壓頻譜曲線圖或直方圖的方式顯示可直觀的觀察到噪聲特性，更便于查找主要聲源的所在位置和噪聲的成因，同步測試并完成相關判定。
　?。?）“頻率起點”，“頻率終點”?：可任意設置需要觀察的頻譜范圍（人耳可聽聲的范圍10Hz～20KHz），改變這兩個參數，對應的“聲壓頻譜曲線”的X坐標會發生相應變化；
　?。?）“采樣時間”?可設置測量一次的時間及數據計算一次（1~10000ms）的時間。改變這個參數，對應的“聲壓時間曲線”的X坐標會發生相應變化。
　?。?）“聲壓”可根據實際測試選擇合適的范圍以此來提高測試精度，（參數與聲級計的量程類似）例如測試的聲壓為128dB，那么選擇<130dB的聲壓，根據聲源噪聲的大小可做適當?shù)恼{(diào)整。（動態范圍≧110 dBA）
　?。?）“采樣速率”任意設置：（每秒采樣的數據量）如采樣率48K（每秒采樣48K的數據）。
　?。?）“圖形坐標設置”?根據需要設置合理的坐標范圍以便現埸即時形成精細的觀察界面。（在圖形曲線界面中，只需雙擊即彈出修改圖形X、Y軸坐標對話框就可設置）
　?。?）“顯示方式”選擇：選擇一個或多個通道曲線（數據或疊加）或窗口顯示。
　?。?）“頻率計權”選擇聲壓測量的計權方式：A計權、C計權、Z計權。
　?。?0）“時間計權”選擇時間計權方式：快、慢（F、S）。
　　4、系統的應用：
　?。?）系統校準：（可保證測試數據的準確性）噪聲傳感器插入聲級校準器，并打開聲級校準器開關。點擊“校準，系統即自動校準完畢（多通道依次操作）。
　?。?）“生成判定門限”（框線設置）：各通道可分別對“聲壓曲線”和“頻譜曲線”進行相應的框線設置，設置“合格上下限（dB）”，在現埸即時判定產品噪聲參數，可靈活設置合格判定條件。（通道選項卡可用來設置各通道的獨立的判定參數）
　?。?）框線設置：可分為“無框”、“直線”、“曲線”三種，其中“直線”只需輸入上下框線的數值即可，軟件會畫出一塊陰影區域，曲線在陰影區域內為合格，超出陰影區域則為不合格。
　　（4）“曲線”設置判定方式：分為“自繪”和“平移”兩種方式
　?。?）“自繪”利用鼠標自己畫出框線，可以是連續的曲線也可以是分段的曲線；通過“手動設定”觀察到自己繪制曲線的相應參數，并可對自己繪制的曲線進行參數修正。
　?。?）“平移”平移方式則是通過已測得的曲線或之前保存下來的測試曲線，軟件自動畫出仿造樣品曲線的上下框線。通過“平移設定”對樣品曲線的框線進行修正。
　　添加觀測頻率點噪聲的判定：FFT頻譜分析可對噪聲源實際發生的頻率點或重要的率頻觀察點任意添加，突破了傳統的1/1、1/3倍頻程頻譜分析中，頻帶較寬難以準確定量的局限，頻率分辨率大幅度提高使頻譜分析的實用性大為提高，并可為其設置上下限而判斷產品合格否，也可以選擇各頻率點的數據是否參與終的合格判斷等。
　　樣品曲線的保存：在實際測量時可將合格品或樣品的測試的曲線及數據進行保存（或進行修改）形成標準樣品曲線確定門限而進行判定。
　　測量數據的保存：設置需要保存的數據類型（1/1或1/3），鉤選上“自動保存”即對每次測試的數據都會保存到設置的excel文件中。保存好的數據文件為mdb格式的文件，該文件可以用微軟的Access打開也可以用Execl打開。事后“瀏覽”數據可數據的測試的時間，總判斷結果等。
